Télécharger la documentation PDFDescription
Bloc serrure
> Réalisé en acier inoxydable. Système de verrouillage
automatique et autoverrouillant par penes inox
> En standard, serrure pour clé triangle de 11
Couvercle
> Réalisé en acier de Ø 460 mm, épaisseur 10 mm
> Relief anti-glissement
> Finition laqué noir sur galva. Fixation au caisson
par 4 vis 6 pans creux en inox de Ø 12 mm
Chariot de coulissement
> Support de la borne équipé d’un guidage central
et latéral. Actionné par un vérin étanche à gaz,
il coulisse verticalement dans le caisson
Coffrage
> Coffrage assuré par le caisson réalisé en tôle
galvanisée, avec attaches de levage pour
une pose rapide et simple
> Dimensions : hauteur 1030 x largeur 545 mm

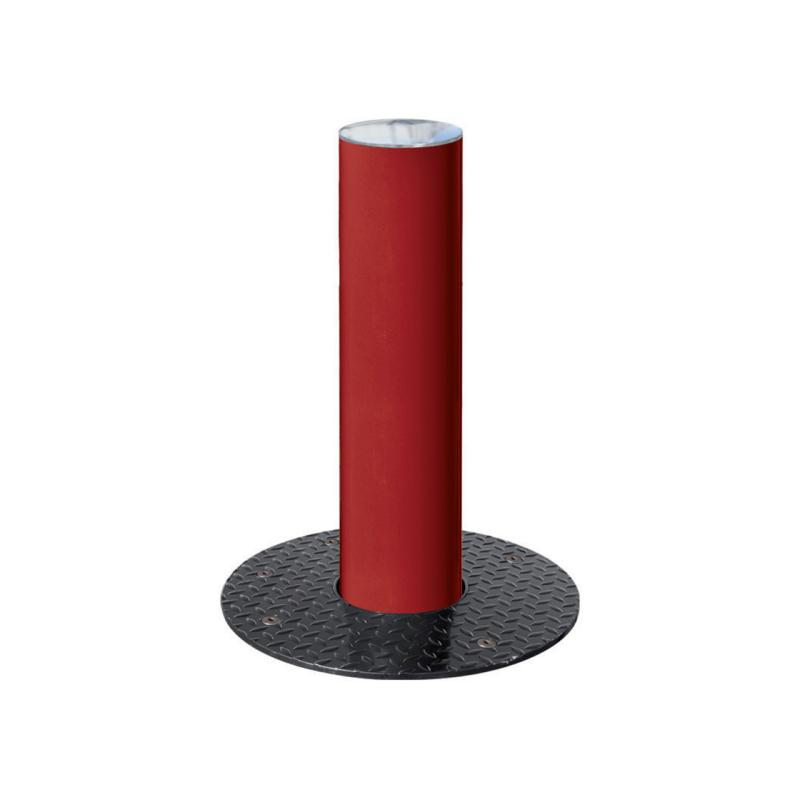

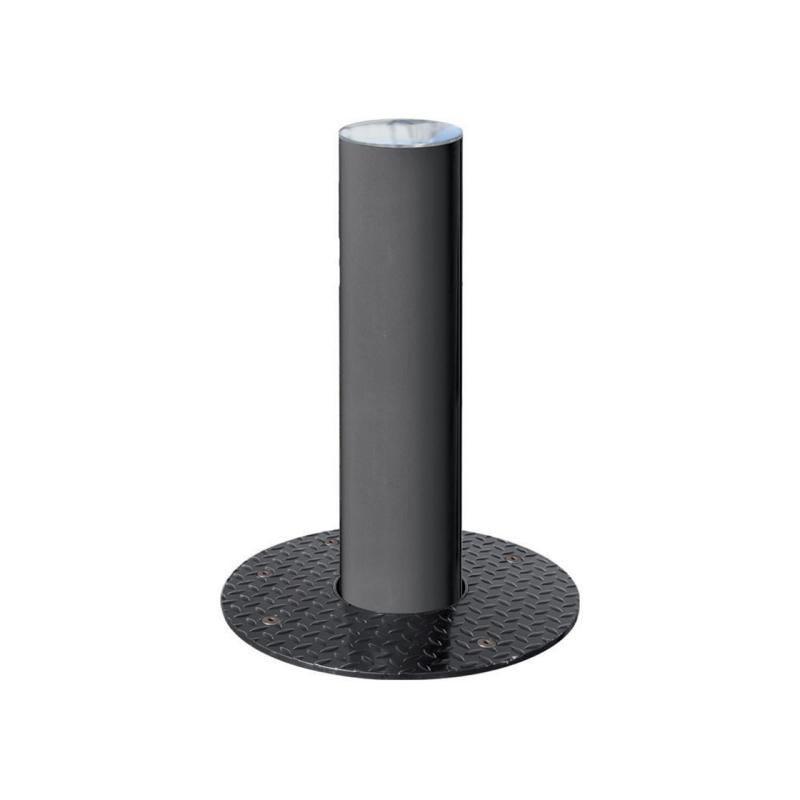

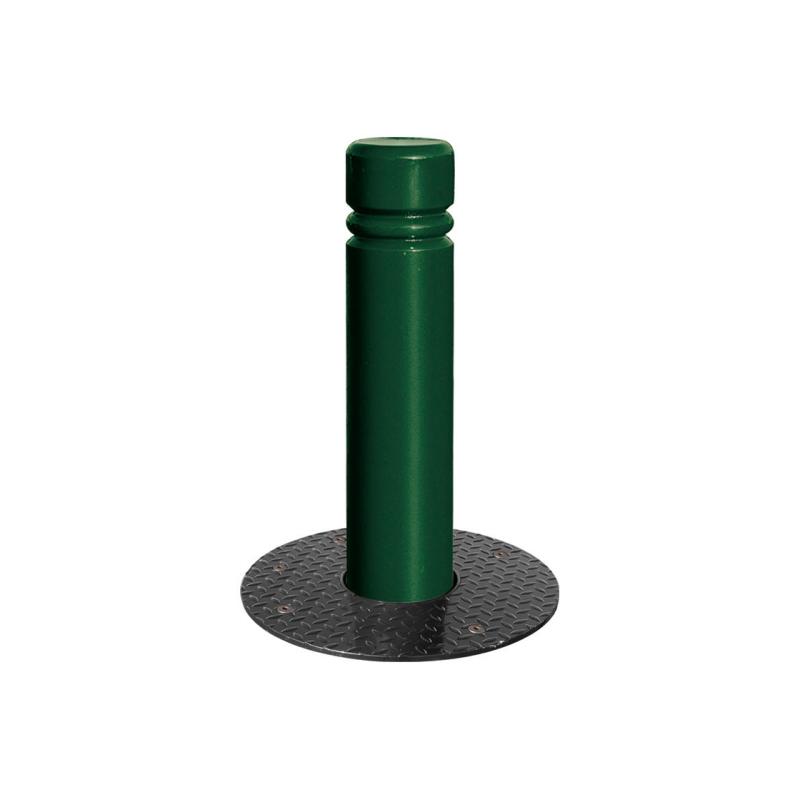

BORNES RÉTRACTABLES
BORNES
Réf. 206782 Réf. 206780
PLAN DE SCELLEMENT
béton fortement
dosé
Drain obligatoire
coffrage
perdu
fût amovible
oreille de
manutention
graviers
OUVERTURE DU PASSAGE :
1. Tourner et enlever la clé
2. Appliquer une poussée verticale sur la borne
jusqu’au blocage automatique en position basse
FERMETURE DU PASSAGE :
Un tour de clé et la borne remonte puis
s’auto-bloque en position haute
FINITION PEINTURE
> Peint sur zinc
selon nos coloris RAL 3020 RAL 3004 RAL 5010 RAL 6005 RAL 8017 Gris PROCITY Aspect Corten ® RAL 7044 RAL 9010 RAL 9005
RECOMMANDATIONS DE POSE
> Fixation par scellement direct
> Livrées avec des prescriptions de pose et
d’entretien qui, pour garantir le bon fonctionnement
et la durée, doivent être scrupuleusement
respectées afin de garantir le bon fonctionnement
